교량이 붕괴되는 순간이 생생하게 기록되어 있는 대만의 Nanfang’ao Bridge(南方澳大橋)가 Season3-Episode3에 나온다. 공식 조사 보고서는 중국어로 되어 있어 영어로 된 요약 내용만 링크한다.
2019년 10월 1일 오전 9시 30분, 대만 난팡아오 어항에 위치한 Nanfang’ao Bridge가 갑작스럽게 붕괴되었다. 이 사고로 교량 아래 정박해 있던 3척의 어선이 파손되었고 어민 6명이 사망하였다. 당시 교량을 건너던 유조차량은 통과 직전 추락하였는데 천운이라 할 정도로 목숨을 잃지는 않았다.
보고서에서 언급한 주요 사고 원인을 정리하면
- 염분과 습도가 높은 어항 입구에 위치해 있어, 케이블 시스템 방수 기능이 시간이 지나며 노후화됨에 따라 HDPE 튜브 및 케이블 정착부 균열 발생
- 정착 박스내 배수구가 없어 고인 물로 인한 와이어 부식과 단선
- 사고 전 이미 10~13번 케이블에 다수의 단선 발생했고 잔존 유효 단면적이 22~27% 수준으로 감소되어 하중 지지 불가 상태. 유조차가 10번 케이블 지점을 통과할 때, 11번 케이블이 파단되며 인접한 케이블들도 연쇄적으로 파단됨
- 주요 부재(케이블 및 앵커)가 아치 내부와 거더내에 위치하여 육안으로 점검하기 어려웠음에도 완공 이후 7차례의 점검 모두 단순 육안 점검에 그쳤고, 사고 전 3년 7개월 동안 점검조차 시행되지 않음
요약하면 붕괴는 단순 구조물 노후가 아니라 장기간에 걸친 방치, 관리 체계의 공백, 그리고 케이블 시스템의 심각한 부식 및 단선이 겹쳐진 결과였다. 구조적 결함이 서서히 진행되었음에도 이를 사전에 파악하고 대응할 수 있는 시스템이 제대로 작동하지 않았다는 점에서 구조물 안전 관리 체계가 얼마나 중요한지 알 수 있는 사례다.

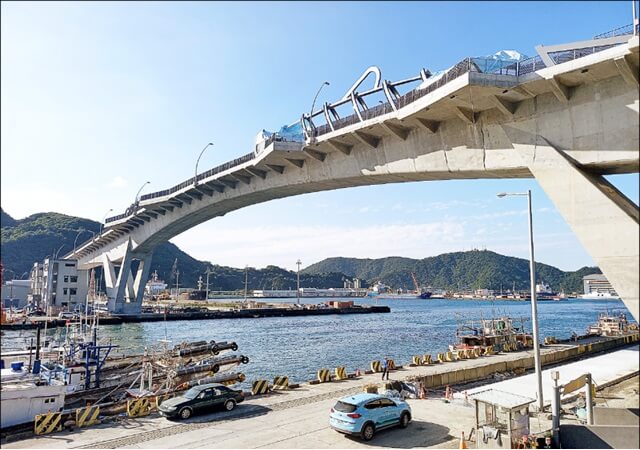

새 교량은 심플한 PSC교로 건설되었다.
